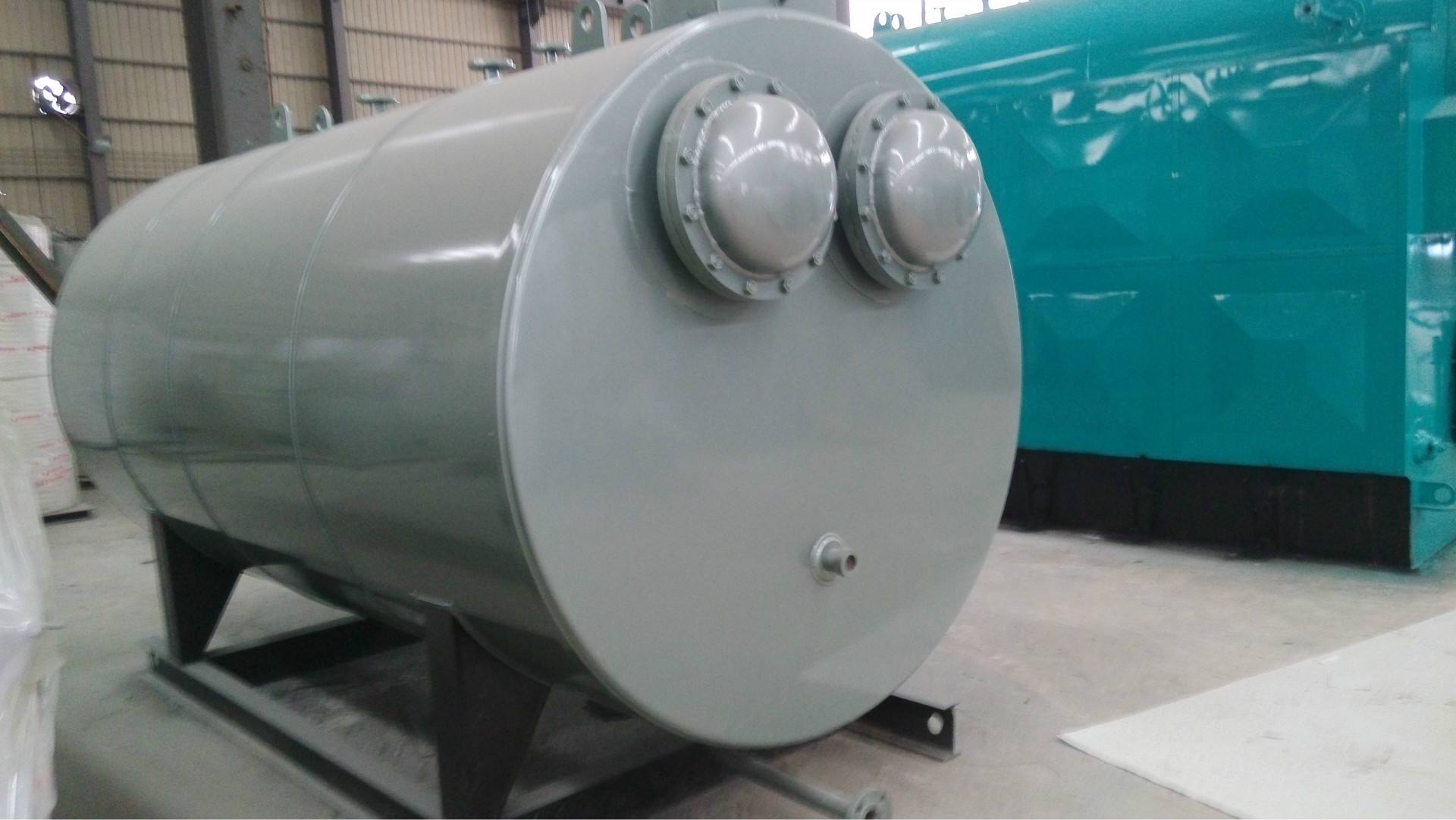

真空熱水鍋爐的結構，是由燃燒室(火爐)、水管、負壓蒸汽室、熱交換器、熱媒介水等組成的。機體內部為真空狀態，與外部空氣隔絕，形成密閉狀態。
熱媒水覆蓋著火爐和水管并密閉在機體內部，因負壓蒸汽室內的壓力保持在大氣壓之下，當密閉在內的熱媒水在燃燒加熱后，立即就沸騰起來，產生與熱媒水相同溫度的蒸汽。機內產生的蒸汽在上升過程中，接觸到配置在負壓蒸汽室內的熱交換器表面，由于熱交換器內的水溫低于蒸汽溫度，蒸汽會在熱交換器表面上冷凝并放出大量汽化熱，加熱熱交換器中的水，冷凝水在策略作用下重又回到熱媒水中。
因此，熱媒水不斷在封閉的機體內進行著"沸騰=蒸發=冷凝=熱媒水" 的循環。無須補充冷凝水，也無空燒的危險。熱交換器中的水被加熱后輸送給用戶用于空調和衛生熱水。
